SRS-U4

Kod: SRS-U4
  • moduł konwertera USB / RS-485
  • sygnalizacja statusu
  • izolacja galwaniczna między interfejsem USB a magistralą RS-485
  • kompatybilny z USB 3.0

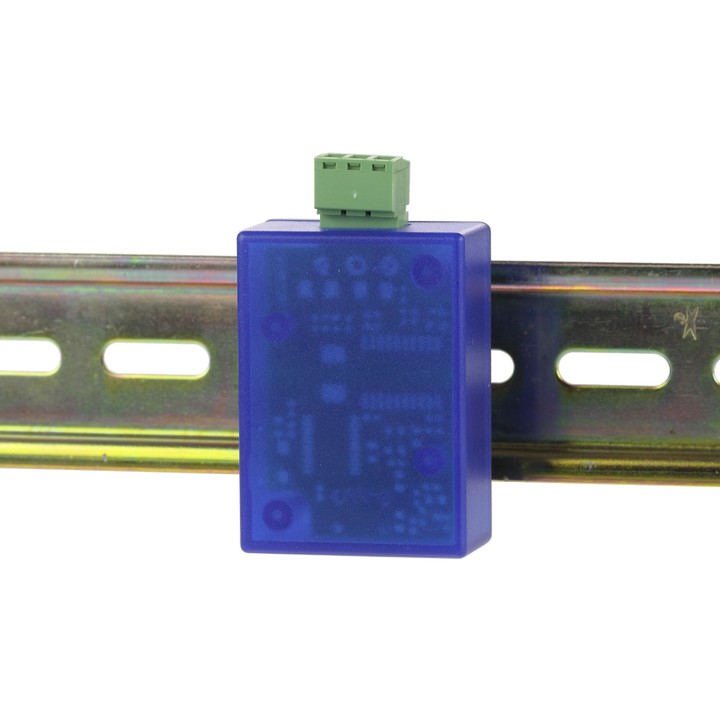

  • wykonanie z mocowaniem na szynę DIN
Opis

Moduł konwertera SRS-U4 przeznaczony jest do podłączania urządzeń nadrzędnych, z wbudowanym hostem kontrolera USB, do magistrali RS-485. Funkcję nadrzędną systemu może pełnić komputer klasy PC z odpowiednim oprogramowaniem komunikacyjnym. Moduł zapewnia pełną izolację galwaniczną (optoizolację) między interfejsem USB a magistralą RS-485. Interfejs USB konwertera zgodny jest ze standardem USB 2.0 i kompatybilny z USB 1.1 oraz USB 3.0. Konwerter SRS-U4 może pracować z dowolnymi urządzeniami wyposażonymi w RS-485 z protokołem Modbus RTU a w szczególności dedykowany jest do urządzeń produkcji SIMEX.
Opcjonalnie wykonanie z mocowaniem na szynę DIN pozwala instalować go także w szafach rozdzielczych.

Specyfikacja ogólna
Zasilanie
z interfejsu USB (4,4…5,25V DC)
Interfejs komunikacyjny
mini USB
Parametry transmisji
300…115200 bit/s
Separacja galwaniczna
RS-485 od USB
Temperatura pracy
0...+50°C
-20…+50°C
Wymiary obudowy
50 x 36 x 20 mm
50 x 36 x 39,5 mm (wersja na szynę DIN)
61 x 36 x 20 mm (z wystającym gniazdem z dołączonym wtykiem)
61 x 36 x 39,5 mm (wersja na szynę DIN z wystającym gniazdem z dołączonym wtykiem)
Pliki
Karta katalogowa j. polski
Instrukcja obsługi j. polski
Oprogramowanie
Deklaracja zgodności
